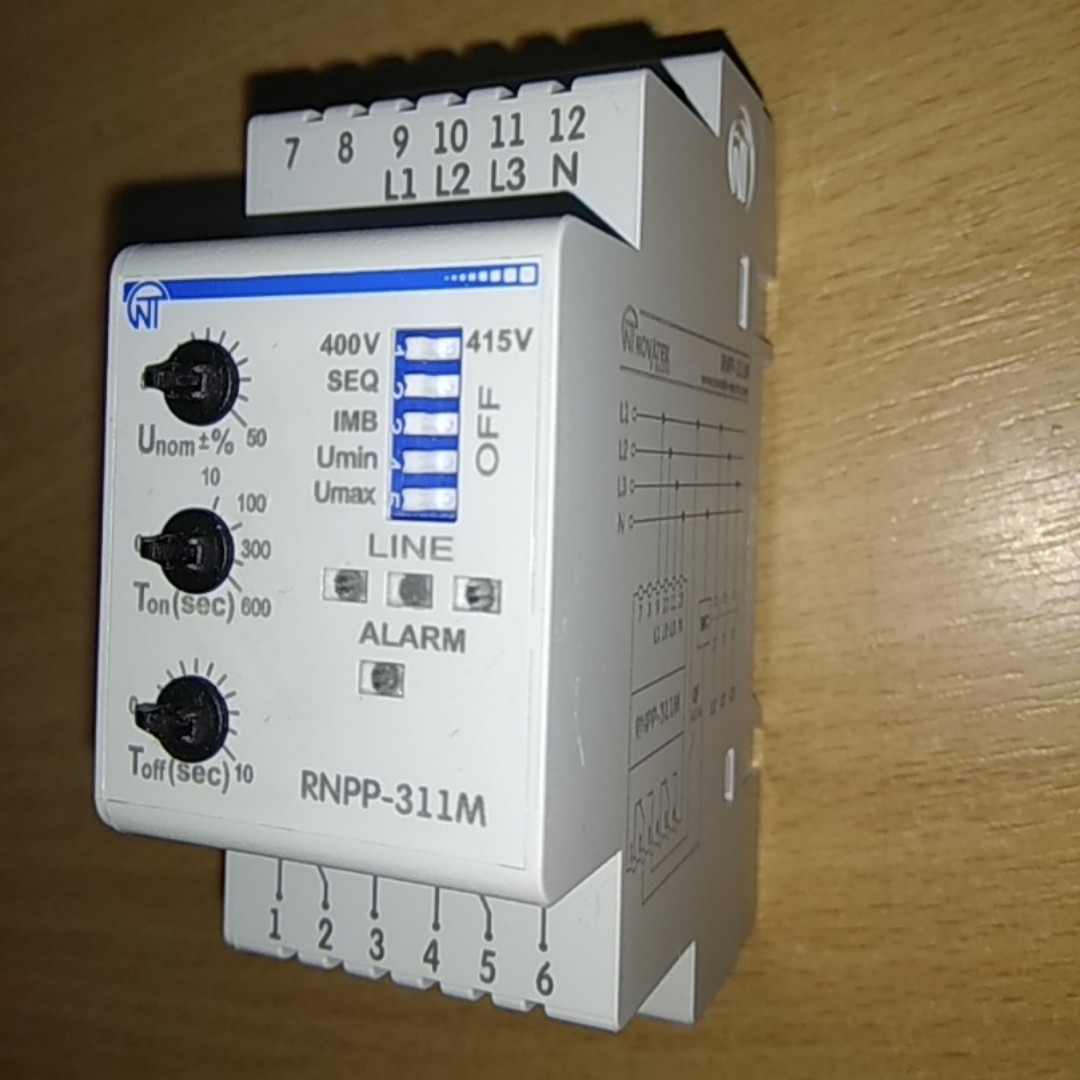

РНПП-311M

Реле напруги РНПП-311М призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:

• вихід діючого значення напруги за межі допустимоых порогів;
• порушення чергування і злипання фаз;
• порушення полнофазности і симетричності мережевої напруги.

Пристрій контролює основні параметри електричної мережі і при їх відхиленні відключає навантаження.

Світлодіоди на лицьовій панелі реле индицируют:

• наявність напруги в мережі;
• стан навантаження (включена або відключена);
• вид виникла аварії.

Регулювальні потенціометри дозволяють користувачеві встановити:

• поріг мінімально/максимально допустимого значення напруги (у відсотках від номінального напруги);
• затримку часу включення навантаження після відновлення параметрів мережі;
• время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.

С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 380 / 400В, а также включить или отключить контроль следующих параметров сети:

• чередования и слипания фаз;
• полнофазности и симметричности сетевого напряжения;
• пониженния напряжения;
• повышенния напряжения.

Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах, как:

• режим полного контроля напряжения сети;
• режим контроля минимального/максимального напряжения;
• режим контролю мінімальної напруги;
• режим контролю максимального напруги;
• режим контролю наявності фаз;
• режим контролю неправильного чергування і наявності злипання фаз;
• режим контролю перекосу фаз, і в інших режимах.

Контроль наявності фаз зберігається при будь-якому положенні перемикачів у тому числі, коли вони знаходяться в положенні ВИКЛ.

Передбачена можливість підключення оперативного живлення 24В (під замовлення).
